QAM调制方式详解

🔷 QAM 是什么？

QAM（正交振幅调制，Quadrature Amplitude Modulation） 是一种现代数字调制方式，也是目前无线通信中最核心的调制技术。

基本原理

QAM 的核心思想是：同时利用两个正交载波（相位差 90° 的 sin 和 cos 波），各自独立传输一路信号，再通过改变每路载波的振幅来编码数据。

💡 I/Q 调制：QAM 的数学基础

QAM 信号可以表达为：s(t) = I(t)·cos(ωt) + Q(t)·sin(ωt)

其中 I 路（同相分量）调制在 cos 载波上，Q 路（正交分量）调制在 sin 载波上。

由于 sin 和 cos 互相正交，这两路信号可以在同一频率上同时传输而互不干扰——这就是 QAM 能翻倍频谱效率的根本原因。

在每个符号周期内，I 路幅度和 Q 路幅度的组合决定了星座图上一个点的位置。点的位置本质上决定了该符号的合成振幅和相位——所以 QAM 同时利用了振幅和相位两个维度。

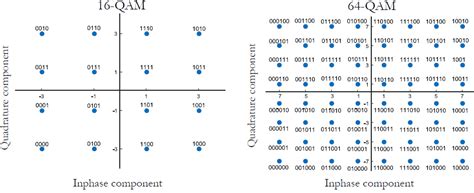

QAM-16 星座图（Gray编码）

共16个点，4bit/符号
横轴 I（同相），纵轴 Q（正交）
相邻点仅差 1bit（Gray码）
颜色区分四个象限
点间距离 = 抗噪声能力

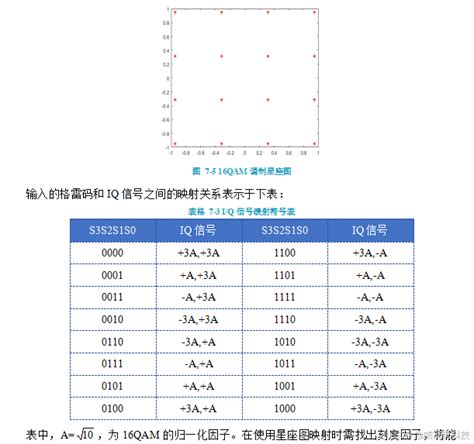

什么是 Gray 编码？为什么重要？

在上面的星座图中，相邻的星座点之间只有 1 个比特不同（例如 0000→0001）。这就是 Gray 编码的核心思想：当噪声把信号"推"到相邻的星座点时，只产生 1 位错误，而不是多位错误。这在无线通信中能显著降低误码率（BER），是高阶 QAM 系统必不可少的编码方式。

常见规格

规格	阶数	每符号比特	频谱效率 (bit/s/Hz)	典型应用
QAM-16	16	4 bit	4	有线电视、数字微波
QAM-64	64	6 bit	6	WiFi 5、4G LTE

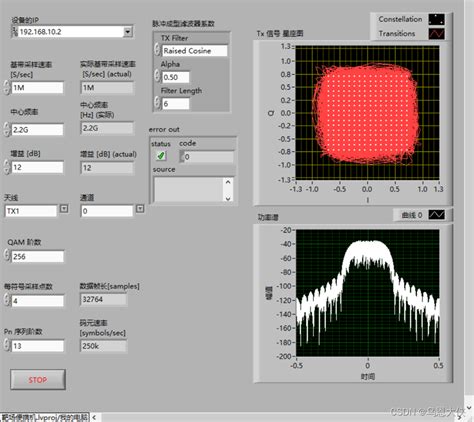

QAM-256	256	8 bit	8	5G NR、WiFi 6/7
QAM-1024	1024	10 bit	10	超高速光纤/毫米波

星座图对比

BPSK到256QAM星座图演进 — 从 BPSK（2点）到 256QAM（256点）的调制演进 — 点越多，频谱效率越高

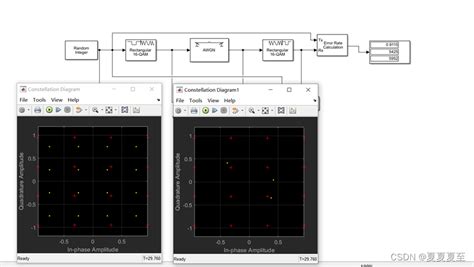

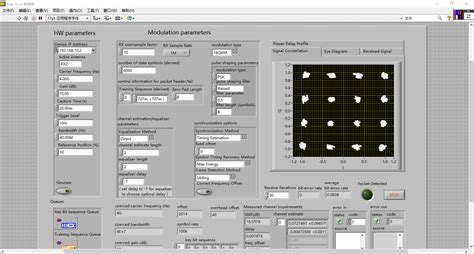

QAM调制系统框图 — QAM 调制/解调系统框图 — I/Q 两路独立处理，通过正交载波复用同一频段

⚖️ QAM 的权衡：频谱效率 vs 信噪比

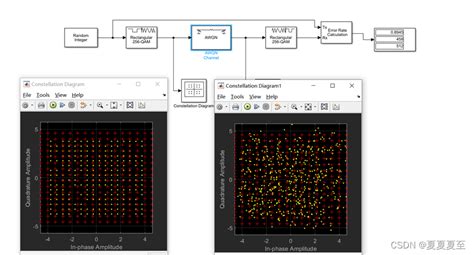

QAM 的阶数越高，每个符号携带的比特越多，频谱效率就越高。但代价是星座点之间的欧氏距离变小——同样的噪声会把信号"推"到相邻的点上，造成误码。

举个例子：QAM-16 在相同信噪比下的误码率约为 QAM-64 的 1/100。这就是为什么 5G 基站只在信号好的区域（近距离、视距）使用 256QAM，而在信号差的地方降级到 16QAM 或 QPSK。

📶 实际案例：5G 的自适应调制

5G 手机在靠近基站时会使用 256QAM（8bit/符号，速度最快），当信号变差时逐级降到 64QAM → 16QAM → QPSK → BPSK。这个自适应过程称为 AMC（自适应调制编码），手机完全感受不到切换过程。

📈 调幅 AM（Amplitude Modulation）

原理： 用载波的振幅携带信息，频率和相位保持不变。

↑ 载波振幅随调制信号变化（虚线为包络），频率保持不变

✅ 优点 解调简单（包络检波），成本低，接收机结构简单

❌ 缺点 抗干扰差，噪声直接影响振幅，功率效率低（载波本身消耗大量功率）

应用： 中波/短波 AM 广播（530-1700kHz），航空通信 VHF 频段

AM调制示意图 — 调幅（AM）原理 — 调制信号（蓝色低频波形）改变载波（高频波形）的振幅，形成包络

📻 调频 FM（Frequency Modulation）

原理： 用载波的频率携带信息，振幅保持不变。

↑ 载波频率随调制信号变化（波形疏密变化），振幅保持不变

✅ 优点 抗干扰强（噪声影响振幅而非频率），音质好，可使用限幅器消除幅度噪声

❌ 缺点 占用带宽大（Carson 公式：B≈2(Δf+fₘ)），频谱效率低

应用： 调频广播（88-108MHz）、对讲机、模拟电视伴音

FM调频示意图 — 调频（FM）原理 — 调制信号的幅度变化转化为载波的频率变化，振幅恒定是 FM 抗干扰的关键

🔄 调相 PM（Phase Modulation）

原理： 用载波的相位携带信息，振幅和频率不变。

↑ 载波相位在突变点发生 180° 翻转（波形产生水平位移），振幅和频率不变

特点： 调相与调频关系密切——频率是相位的导数，因此 FM ≈ PM 的微分/积分关系。实际中 FM 和 PM 常结合使用。在数字通信中，PM 的离散形式就是 PSK（相移键控），如 BPSK、QPSK。

🔗 FM 与 PM 的数学关系

如果信号 s(t) 的相位为 φ(t)，则瞬时频率 f(t) = dφ(t)/dt

• PM：相位直接跟随调制信号 → φ(t) = k·m(t)

• FM：频率跟随调制信号 → f(t) = f₀ + k·m(t)，相位 φ(t) = ∫f(t)dt

所以对调制信号先积分再调相 = 调频，先微分再调频 = 调相

📊 AM / FM / PM 波形对比

📊 核心区别对比

调制方式	携带信息维度	抗干扰	频谱效率	复杂度	典型带宽
AM	振幅	差	低	简单	2× 信号带宽
FM	频率	好	中等	中等	2(Δf+fₘ) 较宽
PM	相位	好	中等	中等	与 FM 类似
QAM	振幅 + 相位	一般	极高	复杂	等于信号带宽

🎯 一句话总结

AM/FM/PM 是单维度模拟调制（只改变振幅、频率或相位中的一个），而 QAM 是双维度数字调制（同时改变振幅和相位），利用 I/Q 两路正交载波并行传输，频谱效率极高。

📌 QAM vs PSK：有什么不同？

PSK（相移键控） 是 PM 的数字版本，它的星座点都在同一个圆上（振幅恒定）。例如 QPSK 有 4 个点，每个点 2bit。而 QAM 的点既有不同的相位也有不同的振幅。

相同阶数下，QAM 的星座点间距比 PSK 更大（因为占了两个维度），所以 QAM 的抗噪声性能优于 PSK。这就是为什么 16QAM 比 16PSK 更常见，而 64QAM 几乎是高阶调制的标准选择。
